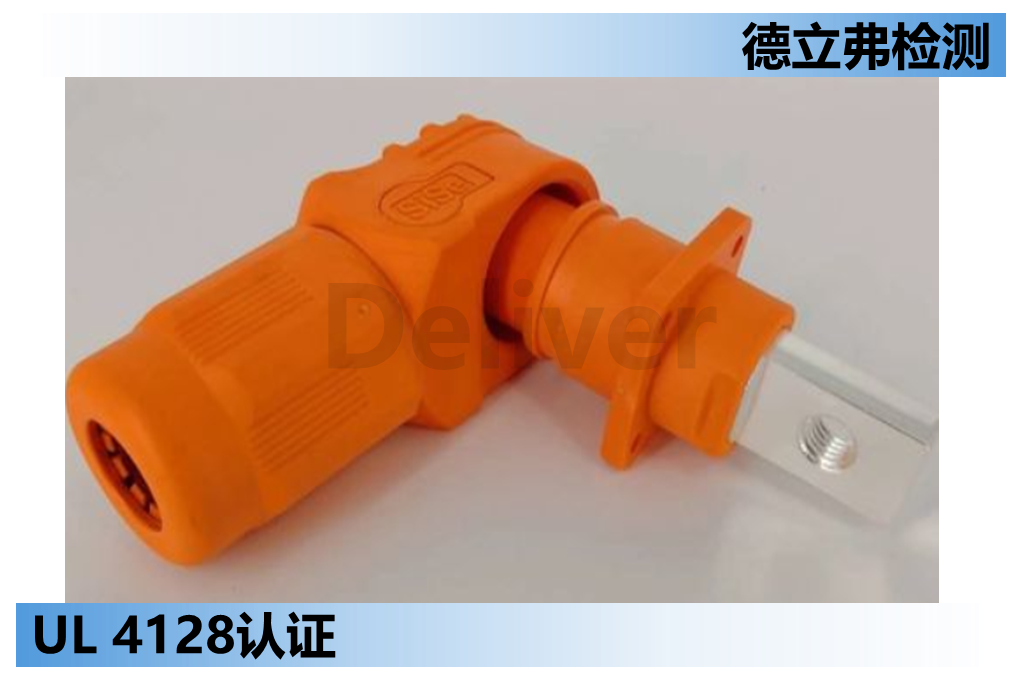

随着可再生能源装机规模快速增长，电力系统对各类可再生能源需求迅速增长，新型储能项目加速落地，装机规模持续增长。储能连接器作为新型储能装机的连接器，在电化学电池系统里起着重要作用。UL4128是储能系统连接器UL标准，主要评估连接器的安全、耐久和可靠性，以验证连接器在储能系统中的有效运行。

UL4128储能系统连接器的范围：
电池储能系统连接器由电缆连接器、电缆和用于电化学电池应用的匹配入口组成。
1. 额定电压不高于2000 Vdc；
2. 不适用于带负载进行连接或断开；
3. 不适用于危险场所；
4. 组装配套的电缆线RTI温度值至少90度。

储能系统连接器UL4128结构要求：

基本要求
内部端子应符合UL 486A-486B要求
外表面没有锋利的边缘或角
Latching插锁连接器不需要借助工具就可以解锁
Locking锁定连接器需要用特殊工具才能解锁

载流部件
载流部件应为铜或铜合金，如果铜合金的锌含量超过15%时，需要做UL486A-486B的氨水腐蚀测试

绝缘材料
塑胶材料用于绝缘或外壳，RTI至少为50℃
用作外壳需要是防UV和防水材料
根据防火等级对应HWI，HAI要求
电压和爬电距离决定CTI和IPT要求

环境要求
需要符合UL50E或者IEC60529的IP要求

垫片、密封件和 O 形圈
垫片需要满足UL157要求

空气间隙和爬电距离
空气间隙和爬电距离需要符合Table9.1和9.2
UL 840要求仅可用于工厂接线端子之间，以及带电部件与金属外壳的评估。

储能系统连接器UL4128测试要求


1. Dielectric Voltage-Withstand，耐电压测试：
先进行如下环境测试a），b），c），再做打耐电测试
a) 在 75±2°C 的温度和 92±3%的相对湿度下 4 小时
b) 在 75±2°C 的温度和 40±3%的相对湿度下 16 小时
c) 在 30±2°C 的温度和 60±3%的相对湿度下 4 小时
耐电压测试1分钟，电压如下




2. Mold Stress Relief，应力释放测试：
放在90℃高温烤箱7小时，再做打耐压测试



3. Accelerated Aging Test – Rubber Compounds, 针对密封圈的加速老化测试：
放在100℃高温烤箱70小时，测量前后硬度变化数值要小于 10，每个颜色都要测试



4. Temperature Raise test，温升测试：
在常温25℃或客户宣称温度（大于25℃），用90℃规格电源线带载到最大宣称电流，测试4小时或达到热稳定，要求电气连接部分的温升不超45K
5. Strain-Relief Test，拉力测试：
测试电线长度至少 305mm，对线扣（网尾）施加 156N拉力1 分钟，要求电线的位移不超2mm

6. Push Back relief Test，推力测试：
测试电线长度至少305mm，对连接部分做26.7N推力1 分钟，要求电线部分不能被推动
