LED面板灯常见结构
返回列表 来源: 未知 发布日期:2020-08-14

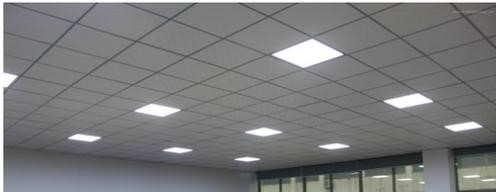

随着LED灯具行业的发展,作为LED背光衍生而出的LED面板灯,凭借其光线均匀、无眩光、结构精致的特点,得到了很多人的喜爱,是现代时尚室内照明的主流灯具之一。

  一、LED面板灯的主要部件

  1.面板灯铝框:

  是LED散热的主要通道,外观简单大方,可以使用ZY0907,采用模具冲压开模费用低,加工费用也低;压铸的铝框架IP等级可以高一点,表面质感好,整体美观,但是前期投入模具费用较高。

  2.LED光源:

  通常LED灯珠使用3528,也有人使用3014和5050。3014和5050成本低,光效略差些,关键是其导光网点设计困难。3528光效高网点通用性好。

  3.LED导光板:

  将侧面LED光通过网点折射使光线从正面均匀导出,导光板是LED面板灯质量控制的关键点。网点设计不好,看到的整体光效就很差,一般会出现中间亮两边暗,或者出现进光处有亮光带,或者可见局部暗区,再或出现不同角度亮度不一致。要提高导光板的光效主要靠网点的设计,其次是板材的质量,但是没必要迷信一线名牌的板材,合格板材之间的透光率通常相差无几。一般的小LED灯工厂都是直接买公用的导光板使用,就不需要重新打样设计,较多厂家使用的公版通常质量合格。

  4.LED扩散板:

  将导光板的光均匀的导出,还能起到模糊网点作用。扩散板一般使用亚克力2.0的板材或PC料,差点的就是PS材料,亚克力的成本较低且透光率比PC高稍高,亚克力脆抗老化性能弱,PC的价格稍为昂贵,但抗老化性能强。扩散板在装上以后不能看到网点,且透光率要在90%左右。亚克力透光率在92%,PC为88%,PS大概也就80%,大家可以根据需求进行扩散板材料的选择,目前多数厂商都是采用亚克力的材料。

  5.反光纸:

  将导光板背面余光反射出去以提高光效,一般为RW250。

  6.后盖板:

  主要作用就是密封LED面板灯,一般用1060铝,还可起到一点的散热作用。

  7.驱动电源:

  目前有2种LED驱动电源,一是使用恒流电源,此模式效率高,PF值高达0.95,性价比高;二是使用恒压带恒流电源,性能稳定,但是效率低,成本高,一般使用这种电源主要是出口,对方要求有认证的要求,须使用有安规的电源。其实家庭使用恒流电源是很安全的,因为用户都难以接触到电源,而灯体本身使用的是安全的低压电。

  8.安装挂件:

  悬吊钢丝、安装支架等用于安装固定的配件。

  从质量控制的角度来说,为提高光效把追加的钱花在LED光源与LED导光板是有效的,从市场销售的角度来说,把追加的钱花在铝框盖板挂件等方面可以提升产品档次。

德立弗长期提供LED灯具的检测服务,针对LED灯具的光效、眩光、频闪、蓝光、光衰、显色指数、色温等参数,都可以提供相应的测试能力,欢迎您的咨询。
